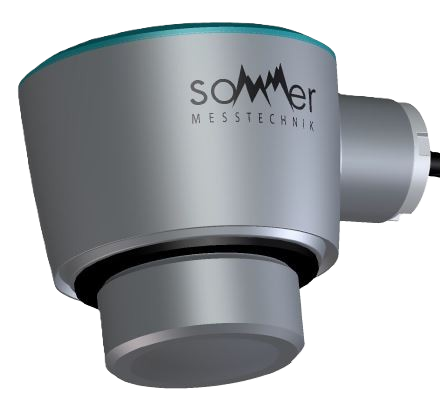

Senzor nivoja SOMLEVEL-15
SOMLEVEL-15 je idealen radarski senzor za brezkontaktno merjenje nivoja v vseh standardnih aplikacijah, kjer je potrebna visoka stopnja zmogljivosti. Posebej primeren je za merjenje nivoja v rekah in kanalih, kanalih za čiščenje vode in črpalnih postajah, jezerih in deževnih prelivnih bazenih ter nadzor nivoja za industrijske aplikacije s tekočino.
SOMLEVEL-15 oddaja neprekinjen radarski signal 80 GHz proti površini medija, kjer se odbije in nato zazna s senzorsko anteno.
Frekvenčna razlika med oddanim in sprejetim signalom je sorazmerna razdalji in je odvisna od nivoja. Določena raven se nato pretvori v izhodni signal 4 ... 20 mA ali SDI-12. Slednji je zasnovan za povezavo z zapisovalniki podatkov z vmesnikom SDI-12, zaradi česar je še posebej primeren za aplikacije z baterijskim napajanjem, ki zahtevajo nizko porabo energije.
Zaradi brezkontaktne, zelo zanesljive tehnologije SOMLEVEL-15 ni pod vplivom visokih temperatur ali intenzivne vlage, poplav, plavajočih naplavin ali motne vode in zagotavlja maksimalno kakovost podatkov. S svojo kompaktno in vsestransko zasnovo se enostavno namesti in ne zahteva vzdrževanja.
Senzor nivoja SOMLEVEL-15
Tehnični podatki
|
Merilno območje |
do 15 m |
|
Natančnost |
≤ 2 mm |
|
Kot žarka |
8° |
|
Merilna frekvenca |
W-band (80 GHz) |
|
Izhodni signal |
4 ... 20 mA HART ali SDI-12 |
|
Procesna namestitev |
Thread G1½, 1½NPT, R1½ |
|
Montažni priključek |
Thread G1, 1NPT, R1 |
|
Delovni tlak |
-1 ... +3 bar (-100 ... 200 kPa) |
|
Delovna temperatura |
-40 ... +80 °C |
|
Temperatura okolja |
-40 ... +80 °C |
|
Delovna napetost |
12 ... 35 VDC |
|
Material |
Omočeni deli: PVDF Tesnilo: FKM Priključni kabel: PVC izoliran |
|
Stopnja zaščite |
IP68 |
|
Dimenzije Ø x H |
Izod izravnanega kabla: Ø76 x 109 mm |
|
Masa |
0.7 kg |
