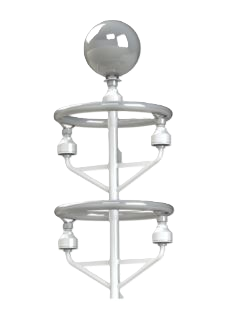

Detektor nevihte BTD-350
Biralov detektor neviht BTD-350 je samostojen senzor, ki zazna vse oblike strel (med oblaki, v oblaku in med oblakom in zemljo) v območju 83 km. Ima zelo nizko stopnjo lažnih alarmov in omogoča opozarjanje nevarnosti strel nad glavo. Zaznava naelektrene padavine in zagotovi informacije za poročanje CAP437 o nevihtah. Izpolnjuje zahteve FAA za uporabo na letališču in je certificiran za katerokoli uporabo na morju.
Biralov BTD-350 detektor neviht deluje na elektrostatičnem principu, kar omogoča večjo občutljivost prisotnosti neviht v primerjavi z napravami na radijsko zaznavanje. Elektrostatični princip omogoča tudi zanesljivo opozarjanje na nevarnost strele nad glavo, preden pride do prve razelektritve.
Senzorska opozorila o nevihtah temeljijo na zaznavanju električnih polj in električno nabitih padavin, ki se pojavljajo na mestu namestitve še preden se sproži prvi blisk; zaznavanje motenj v električnem polju, ki zaporedni bliski sprožijo, omogoča spremljanje jakosti in približevanje nevihte.
Senzor zaznava spremembe atmosferskega električnega polja v frekvenčnem pasu 1-47 Hz. Nizka frekvenca pomeni, da je senzor občutljiv na počasi se spreminjajoča elektrostatična polja, ki jih povzroča prenos naboja (razelektritev bliska strele, turbulentna gibanja nabitega aerosola, ipd.). Naboj, ki ga padavine prenesejo na antene, se analizira in uporabi za ugotavljanje, ali ima nadzemni oblak potencial za nevihtno dejavnost. Naelektrenje zaradi radijskih valov (naravne in umetne) ne povzroča motenj, saj so ti znatno višjih frekvenc. Hrup, ki povzroča distribucija električne energije (50 - 60 Hz in harmonike), se odstrani z analognim in digitalnim filtriranjem.
Senzor ne zahteva vzdrževanja, se lahko neposredno poveže z integriranim sistemom ali pa se ga upravlja z računalniško programsko opremo, ki omogoča beleženje in prikaz podatkov. Opcijski modul obveščanja neviht omogoča, da senzor samodejno sproži alarm, ko se približuje nevihta.
Podatke o dosegu, ki jih posreduje senzor, je mogoče dodatno izbolšati z modulom iskalnika smeri. Ta zaznava elektromagnetne valove, ki jih povzročajo razelektritve strele v pasu 3kHZ do 1MHz. Smer nevihtnih razelektritev se podaja na najbližjo stopinjo podatkovnega izhoda BTD-350.
BTD-350 je mogoče konfigurirati za serijsko komunikacijo Ethernet ali RS422. Podatki se izpisujejo v ASCII kodiranem podatkovnem nizu, kar omogoča enostavno dogradnjo drugim sistemom obdelave podatkov. V primeru samostojne uporabe se lahko uporabi priloženo programsko aplikacijo, ki omogoča beleženje in predstavitev podatkov ter nadzor senzorjev iz osebnega računalnika.
Zaznavanje |
Strele med oblaki, v oblaku in med oblakom in zemljo |
Princip merjenja |
Pasivno, kvazielektrostatično. Brez gibljivih delov |
Območje zaznavanja |
83 km |
Učinkovitost zaznavanja
|
95% za enotni blisk (katerekoli vrste) 99% za nevihte z dvojnim bliskom 99.9% za nevihte s trojnim bliskom |
Stopnja lažnih alarmov |
< 2 % |
Merska napaka |
0 do 20 km ± 5 km 20 do 83km ± 10 km |
Največja hitrost bliska |
120 na minuto |
Čas bliskov |
Najbližji 10ms (notranja ura) |
Izhodi |
Ethernet ali serijski (RS422) |
Napajanje |
110 - 240 VAC 50-60Hz |
Delovna temperatura |
-40 do + 60 ° C |
Delovna vlaga |
5 do 100 % RH |
Masa (glava senzorja) |
25 kg |
Zaščita |
IP66 |
Certifikati in skladnost |
CE Certificirano, EMC – splošno (EN 61326:2013), EMC – morsko (EN 60945:2002, del 9.2.2 & 9.2.3), Odpornost na korozijo ( EN 60945:2002, del 8.12, EN 60068-2-52:1996 Test Kb), Vibracije (EN 60945:2002, del 8.7, EN 60068-2-6:2008, Test Fc). Skladno z EN50536:2011+A1:2012 za detektor razreda 1 Deluje skladno z IEC 62793 za detektor razreda A Skladno z RoHS in WEEE |
Opcijsko |
Modul iskalnika smeri, Modul za zgodnje obveščanje neviht |
Title | Description | Filename |
---|---|---|
Prospekt BTD350 | BTD_350_DS_DOC101469_03A.pdf |
