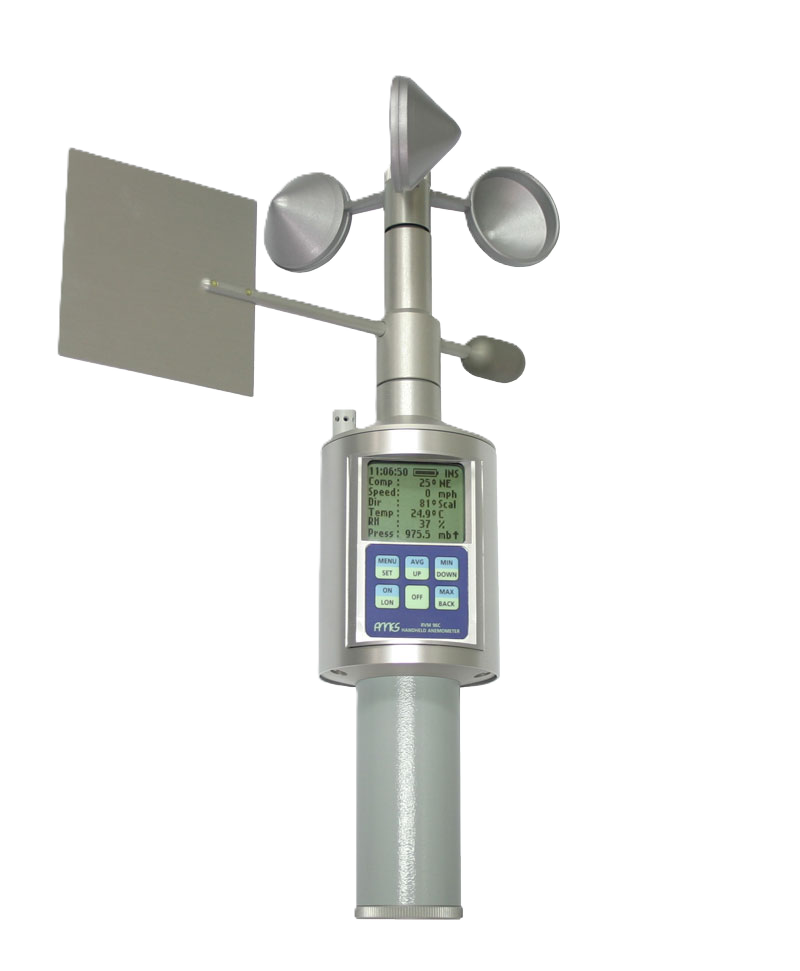

Ročni anemometer - meteorološka postaja RVM 96C

Meritve:

  • hitrosti in smeri vetra

  • temperature

  • zračnega tlaka

  • relativne vlažnosti zraka

  • horizontalne orientacije (kompas)

    Prednosti:

  • vgrajen elektronski kompas; za merjenje smeri vetra instrumenta ni potrebno ročno orientirati

  • osvetljen prikazovalnik na tekoče kristale, numerična in grafična predstavitev podatkov

  • računanje srednjih vrednosti in ekstremov

  • skalarna ali vektorska obdelava podatkov o vetru

  • vgrajen EEPROM pomnilnik za shranjevanje do 2048 terminov podatkov

  • serijski prenos podatkov v zunanji računalnik

  • vgrajen zmogljiv Li-ion akumulator





  • Splošno
  • Tehnični podatki
  • Dokumenti
  • Video
  • Slike

Meritve:

  • hitrosti in smeri vetra

  • temperature

  • zračnega tlaka

  • relativne vlažnosti zraka

  • horizontalne orientacije (kompas)

    Prednosti:

  • vgrajen elektronski kompas; za merjenje smeri vetra instrumenta ni potrebno ročno orientirati

  • osvetljen prikazovalnik na tekoče kristale, numerična in grafična predstavitev podatkov

  • računanje srednjih vrednosti in ekstremov

  • skalarna ali vektorska obdelava podatkov o vetru

  • vgrajen EEPROM pomnilnik za shranjevanje do 2048 terminov podatkov

  • serijski prenos podatkov v zunanji računalnik

  • vgrajen zmogljiv Li-ion akumulator

    RVM96C je prenosni instrument, ki je namenjen merjenju osnovnih meteoroloških veličin.

    V normalnem načinu delovanja nam merilnik prikazuje izmerjene veličine na grafičnem LCD kazalniku glede na nastavljene vstopne spremenljivke. Prikazane veličine so lahko:

  • trenutne

  • povprečne za nastavljeni interval

  • minimalne za nastavljeni interval

  • maksimalne za nastavljeni interval

Način delovanja merilnika nastavljamo preko menu sistema. Vse nastavljene parametre shrani merilnik v EEPROM, da jih tako lahko uporablja pri poznejših vklopih.

Po preteku vsakega merjenega intervala izvede merilnik shranjevanje povprečnih, minimalnih in maxilmalnih podatkov vključno z uro in datumom v EEPROM pomnilnik. Te podatke lahko pozneje pregledujemo na RVM 96C, ali pa jih preko serijskega vodila prenesemo na drug računalnik. V svoj pomnilnik lahko postaja shrani 2048 obdelanih intervalov, kar pomeni pri nastavljenem intervalu ene ure 85 dnevno zgodovino podatkov. Podatki se shranjujejo v 'krožni' pomnilnik. Beseda krožni nam pove, da najnovejši podatek prepiše vedno najstarejšega v pomnilniku.

RVM 96C lahko meri hitrost vetra v m/s, km/h, vozlih ali miljah/h, temperaturo pa v oC ali oF.

Na podnožju instrumenta je standardni fotografski navoj, s katerim RVM 96C lahko pritrdimo na stativ.



Postaja ima tudi možnost prikaza podatkov na mobilnih napravah povezanih preko bluetooth povezave. Aplikacijo za android lahko prenesete z naslednje povezave: www.ames.si/files/RVMDisplay.apk ali pa s pomočjo sledeče QR kode:





Reference izdelka

Dimenzije 300 mm * 220 mm * 80 mm
Masa 0.6 kg
Operativna temperatura -30°C do +50°C
Zaščita Aluminijasto ohišje, stopnja zaščite IP 51
Prikazovalnik LCD, grafični 98x65, osvetljen
Konektorji 3.5 stereo RS232,  2,1x5.5 baterijski
Tipkovnica Ploska, zatesnjena
Napajanje Vgrajen 3.6 V li-ion akumulator
Baterijska doba 30 h
Poraba 19 mA
Polnilnik akumulatorja napetostna in tokovna omejitev
Prenos podatkov RS232, serial, adjustable speed, 8 bits, 1 STOP bit, brez parnosti
Razdalja za serijski prenos RS232: 15 m max



SENZORJI:

Zračni tlak

Proizvajalec Intersema Sensoric SA
Tip MS5534
Princip delovanja piezouporovni
Merilno območje 300 – 1100 mbar
Natančnost +/- 1 mbar
Resolucija 0.1 mbar



Hitrost in smer vetra

Hitrost vetra Robinsonov križ, optoelectronski stroboskop
Smer vetra Smerno krilo, 6-bit optoelektronski enkoder s 6-bitno Grayevo kodo
Merilno območje hitrosti vetra 0 to 50 m/s
Konstanta hitrost 20 imp./m
Natančnost merjenja hitrosti vetra +/- 0.5 m/s
Natančnost merjenja smeri vetra +/- 5.6 deg.



Relativna vlažnost

Senzor kombinirani temperaturni / RH senzor
Proizvajalec Sensirion
Tip SHT75
Princip delovanja Kapacitivni polimer
Merilno območje 10 – 100 %  RH
Natančnost +/- 3 % RH
Resolucija 1 % RH



Temperatura

Senzor kombinirani temperaturni / RH senzor
Proizvajalec Sensirion
Tip SHT75
Merilno območje -30 – +50 °C
Natančnost +/- 1 °C
Resolucija 0.1 °C



Polnilnik akumulatorja

vhodna napetost 220 to 240 V, 50 to 60 Hz
Izhodna napetost 6-13.8 V DC, nestabilizirana



TitleDescriptionFilename
Navodila RVM 96C  rvm96c_navodila.pdf
Prospekt RVM 96C  RVM_96C.pdf
Certifikat o kalibraciji - hitrost vetra Certifikat o kalibraciji iz akreditiranega laboratorija Wind_speed.pdf
Certifikat o kalibraciji - smer vetra Certifikat o kalibraciji iz akreditiranega laboratorija wind_direction.pdf
Certifikat o kalibraciji - zračni tlak Certifikat o kalibraciji iz akreditiranega laboratorija Pressure.pdf
Certifikat o kalibraciji - ralativna vlaga Certifikat o kalibraciji iz akreditiranega laboratorija RH.pdf
Certifikat o kalibraciji - temperatura zraka Certifikat o kalibraciji iz akreditiranega laboratorija temperature.pdf

Izdelek nima video posnetkov.
